PVPP吸水膨胀体积可增加150%-200%，略低于CMS-Na，但因为不溶于水，溶胀时不会产生水溶性聚合物溶胀是产生的高黏度的凝胶层，所以崩解能力相应提高。作为药物崩解剂使用时，在片剂中使用1%-2%，就可以取得30%-40%其他常用崩解剂所起到的效果，并有良好的再加工性，即回收加工时不需要再加入多量的崩解剂，同时在作干性粘合剂使用时也可以起到崩解剂的作用。市场上有不同的粒度出售。
CMS-Na能分散在水中，形成凝胶，能膨胀体积的300%，pH5.5-7.5时黏度**大而稳定，有较大的吸湿性，可能会对制剂质量有一定的影响，故需密闭保存，防止结块。市场上有不同黏度等级出售。
PVPP膨胀性能（10倍）比CMS_Na吸水后的膨胀性能（300倍）小，但它的膨胀速度却很快，约在数妙后既可膨胀完全，而CMS_Na需用数分钟；CMS_Na遇水膨胀后有轻微的胶粘作用，内加制软材，吸水膨胀，干燥后不能完全恢复原性状。PVPP属于可逆性崩解剂，失水后能恢复原性能。
PVPP具有高分子量和交联结构，不溶于水，但有极强的引湿性，而且其堆密度比较小，比表面积比较大。所以遇水后能迅速吸水膨胀，产生很好的崩解作用。 CMS_Na吸水后的膨胀性能更好（300倍），但遇水膨胀后有轻微的胶粘作用，可能会对继续崩解有点影响吧

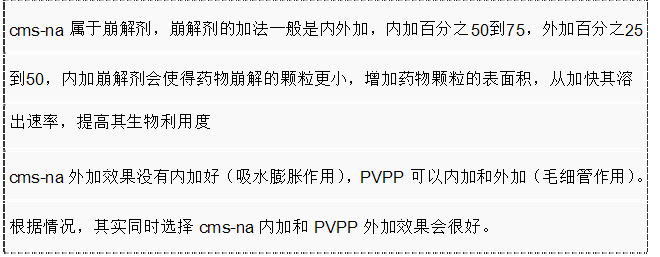

因为CMS-Na吸水膨胀再干燥后，下次膨胀效果就不好了，所以在制粒时加的话不是很好
